86 TPE 6 KEY SMART PANEL
6鍵智能面板
KP.06C
PERFORMANCE CHARACTERISTICS 性能特點■ 提供1/2/3/4/6個可編程按鍵，圖標標示可雕刻或是絲印；
■ 可觸發短按、短按松開、長按和長按松開按鍵方式控制燈光，窗簾，場景功能等；
■ 提供兩路遠距離干節點感應器輸入端口，自帶24V供電；
■ 傳感接口為光耦隔離，高壓過流保護，具有強抗干擾性和可靠性；
■ 86盒式安裝，支持多個面板無縫級聯；
■ 帶接近感應功能，睡眠模式下不會被按鍵背景燈干擾；
■ 各個按鍵帶底色LED和激活色LED，顏色可定制；
■ 支持在線刷新程序，在線led燈斷網故障報警；
■ 支持開放式RS485/YC-BUS總線通信；
PRODUCT FUNCTION 功能作用 系統的控制單元，一般安裝在本地，實現燈光開關、調光，窗簾開合，音樂等設備的單控或場景控制；
TECHNICAL PARAMETERS 技術參數■ 工作電壓：24VDC±10%；
■ 功 耗：≤0.5W；
■ 靜態功耗：≤0.3W；
■ LED指示燈：6按鍵激活橙色LED燈、白色LED背光燈；
■ 按鍵類別：復位輕觸式；
■ 傳感接口：2個干接點 開關量信號；
■ 總線接口：1×YC-BUS；
■ 地址設置：1 × 地址撥碼盤，可設置地址1-63；
■ 工作溫度/濕度：-0 — 45℃/20% — 93%RH；
■ 存儲溫度/濕度：-40℃ — 55℃/10% — 93%RH；
■ 外型尺寸（長×寬×高）：86mm×90mm×22mm；
■ 產品凈重：≤126g/PCS；
PRODUCT SIZE 尺寸圖

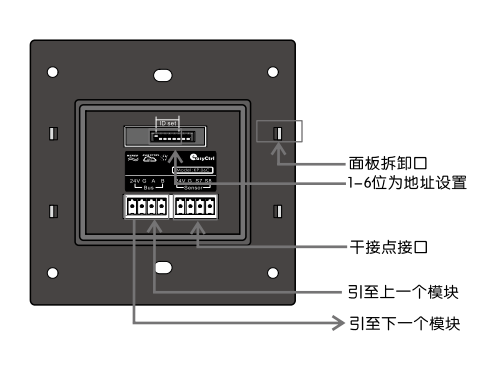

WIRING DIAGRAM 接線原理圖
