86 type 6 key smart panel
4寸智能觸摸屏
TP.40A
PERFORMANCE CHARACTERISTICS 性能特點■ 86底盒安裝；
■ 電容觸摸按鍵，符合智能手機操作習慣；
■ 定時器觸發的時候自動彈出提示；
■ 待機保護，無操作的時候自動返回待機頁面；
■ 全屏鋼化玻璃面板，高雅而又大氣, 外殼材質可按客戶定制;
■ 4寸TFT 6,5000色真彩色工業級屏幕，480×480高分辨率;
■ 可觸發短按、短按松開按鍵方式，控制燈光，窗簾場景功能等，支持雙向通信；
■ 采用ARM處理芯片，支持多任務進程，功能強大;
■ 操作界面可編輯，圖形界面支持圖片、圖形、文字、3D按鍵;
■ 提供開放式界面編輯平臺;
■ 支持開放式RS485/YC-BUS總線通信;
PRODUCT FUNCTION 功能作用系統控制單元，一般安裝在本地或控制室，實現燈光開關、調光，窗簾開合，場景，空調和音樂等設備的單控或場景控制；
TECHNICAL PARAMETERS 技術參數■ 工作電壓：24VDC±10%；
■ 功 耗：≤2.1W；
■ 靜態功耗：≤1.6W；
■ 通信接口： 1×RS485/rs232/YC-BUS 3位鳳凰端子
■ 屏幕尺寸：4寸；
■ 屏幕參數：電容觸摸，色彩：65535級；
■ 屏幕分辨率：480×480 dip；
■ 外框顏色：白色/黑色鋼化玻璃；
■ 運行溫度/濕度：0℃～45℃ / 20%～93% RH；
■ 儲存溫度/濕度：-40℃～+55℃ / 10%～93%RH；
■ 外型尺寸（長×寬×高）：86 mm×86 mm×39mm
■ 產品凈重：≤148g/pcs；

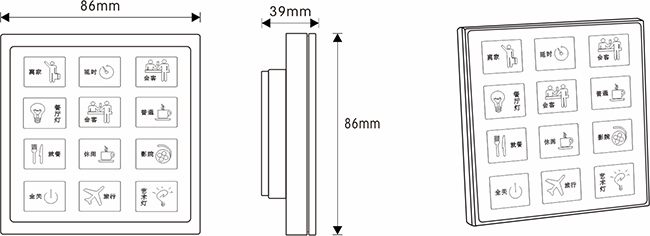

PRODUCT SIZE 尺寸圖
WIRING DIAGRAM 接線原理圖
