產品型號：RL.16.16A
產品名稱： 16路16A智能開關模塊
產品描述：
系統開關執行單元，一般安裝在配電箱內，導軌式安裝，占8個模數位，提供16路16A繼電器開關，每回路可獨立控制3520W燈具的開關，可控制燈光的開關，設備直流或交流電的通斷，無源干節點的通斷，強電或弱電窗簾的開合，水機空調的冷熱閥門，高/中/低風速的切換等，支持YC-BUS總線/RS485控制；
功能特性：
■ 標準35mm導軌安裝，占8個模數位
■ 采用泰科雙觸點繼電器，提供12路16A繼電器開關
■ 每個回路可獨立控制3520W設備開關
■ 支持設置各回路的開機初始值(開啟、關閉、斷電前狀態)
■ 具備多回路順序延時啟動功能，避免同時啟動造成對電網的沖擊
■ 設置兩組互鎖模式，可控制四臺窗簾
■ 設置三組互鎖模式，可控制兩臺中央空調的低、中與高速檔位
■ 執行場景命令后立即向監控中心返回各回路的實際開關狀態
■ 自帶手動按鍵，回路和運行狀態指示燈，方便本地調試
■ 自帶消防接口1個無源常開和1個有源24V
■ 支持在線刷新程序，Bus總線燈帶斷網故障報警功能
■ 支持開放式RS485/YC-BUS總線通信
技術參數：
基本參數 | |
工作電壓 | 24VDC±10% |
最大功耗 | ≤3.7W |
額定電壓 | 250/400VAC |
輸出回路 | 16路繼電器 |
繼電器 | 泰科雙觸點繼電器 |
額定電流 | 16A(單路), 抗浪涌電流能力165A/20ms(單路) |
開關次數 | 空載：500,0000次，負載：300,0000次 |
防護 | 每個回路連接斷路 |
外部環境 | |
工作溫度 | -5?C~45?C |
工作相對濕度 | ≤90% |
儲存溫度 | -20℃~60℃ |
儲存相對濕度 | ≤93% |
產品規格 | |

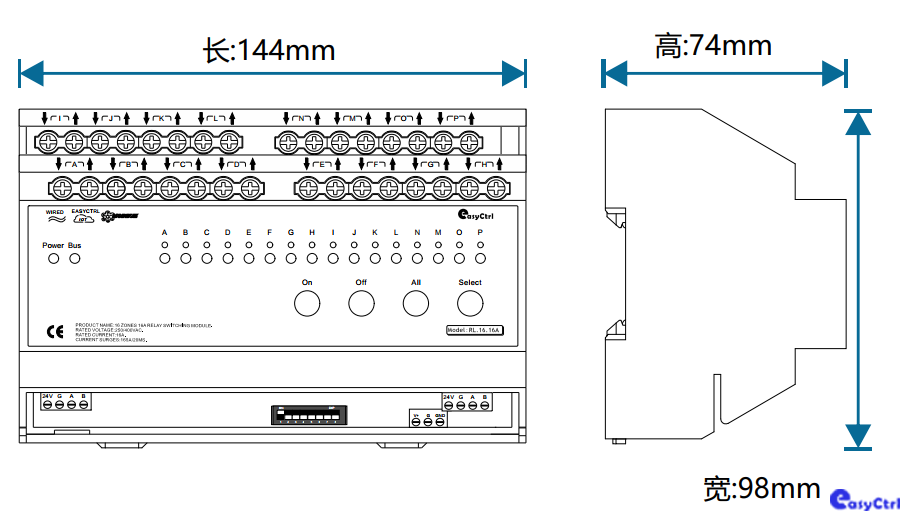

外型尺寸(長*寬*高) | 144 mm*98 mm*74 mm |
產品凈重 | ≤602 g/pcs |
外殼材料 | 阻燃PP |
安裝方式 | 標準35mm導軌安裝 |
防護級別 | IP20 |
