4路1-10智能調光模塊

4路1-10智能調光模塊
DM.06.03B

產品描述

系統調光執行單元，一般安裝在配電箱內，用于控制鹵素燈、白熾燈，日光燈，LED燈的明暗調節，開關功能。

功能特性

■ 標準35mm導軌安裝，占12個模數位
■ 采用前沿可控硅相切調光，提供6路3A前沿調光
■ 6路總功率3600W，單回路可獨立控制660W調光燈具
■ 支持設置各回路的開機初始值（開啟、關閉、斷電前狀態）
■ 具有繼電器保護，多重溫度保護，超溫自動保護功能

■ 執行場景命令后立即向監控中心返回各回路的實際調光狀態
■ 調光精度10000級，6條調光曲線可設置，匹配不同類型燈具
■ 具有本機及遠程編程與測試功能
■ 自帶手動按鍵，回路和運行狀態指示燈，方便本地調試
■ 自帶消防接口1個無源常開和1個有源24V
■ 支持在線刷新程序， Bus總線燈帶斷網故障報警功能
■ 支持開放式RS485/YC-BUS總線通信

產品技術參數

• ■ 工作電壓：24VDC±10%；

• ■ 大功耗：≤2.1W；

• ■ 輸入電壓：AC 220V~250V(50/60Hz)；

• ■ 輸入回路：6路可控硅后沿調光；

• ■ 額定電流：3A(單路)，6路總功率3600W；

• ■ 總線接口：總線接口*2；

• ■ 負載類型：白熾燈、鹵素燈、白熾燈，
  前沿相控電子變壓器;

• ■ 防護：每個回路連接斷路器

• ■ 工作溫度/濕度：-5℃～45℃/≤90%；

• ■ 儲存溫度/濕度：-20℃~60℃/≤93%；

• ■ 產品凈重：≤1336 g/pcs；

• ■ 外殼材料：拉絲鋁殼工藝；

■ 安裝方式：標準35mm導軌安裝；

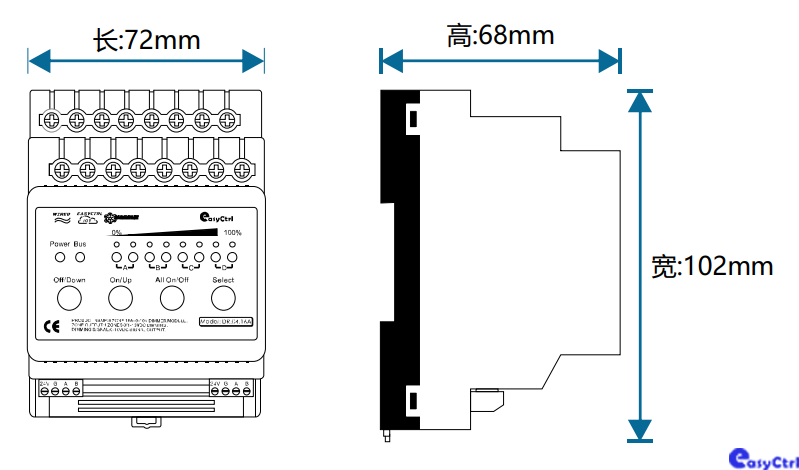

產品尺寸圖

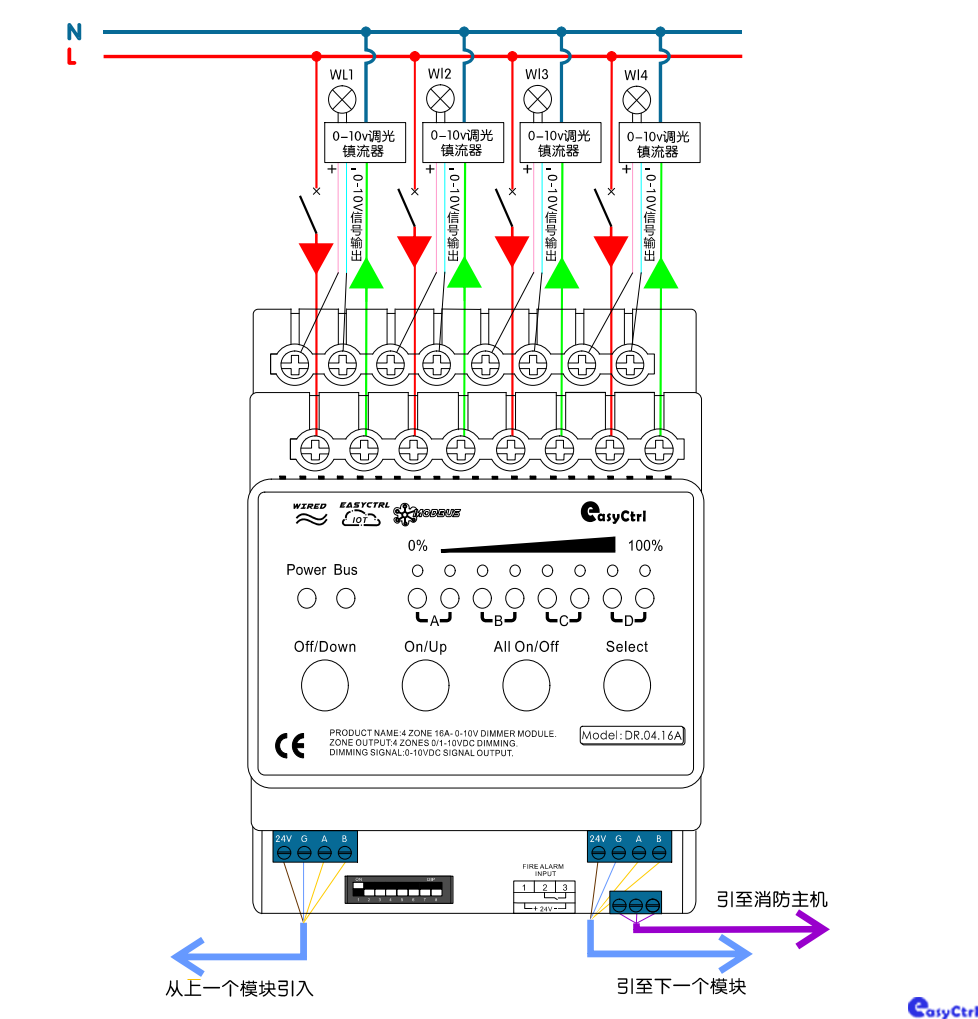

系統接線圖
